Серии V200 и M1000: Приводы для клапанов серии 1000, 2000
Приводы серии V200 и M1000 могут быть установлены на клапаны серии 1000, 2000.
- Характеристики

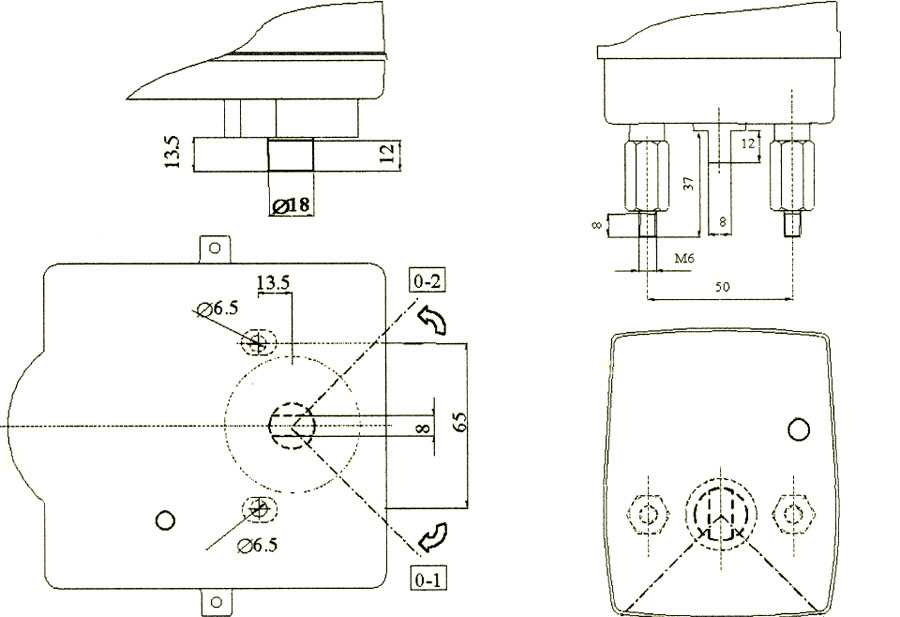

- Размеры
- Заказ
Характеристики приводов V200 и M1000
| Серия привода | V200 | М1000 | ||
| Версия | «открыто/закрыто» | Регулирование | «открыто/закрыто» | Регулирование |
| Макс. угол поворота | 90 градусов | |||
| Ном. момент | 18 Н*м | 20 Н*м | ||
| Напряжение питания | 230, 24 VAC/50-60Hz | 24 VAC/50-60Hz | 230, 24 VAC/50-60Hz | 24 VAC/50-60Hz |
| Потребляемая мощность | 2 Вт | 3,86 Вт | ||
| Степень защиты | IP 40 | |||
| Количество микропереключателей | 1 | --- | 1 | --- |
| Эл. характеристики микропереключателей | 3А 250VAC | --- | 3А 250VAC | --- |
| Температура окр. среды | 50 С | |||
| Вес | 1,1 кг | 1,2 кг | ||
| Габаритные размеры | 110х110х90 | 150х150х100 | ||
| Материал покрытия | поликарбонат | ABS | ||
| Материал крепежной скобы | поликарбонат | алюминий | ||
| Время открытия/закрытия | 120, 240, 480 | 120, 240, 350 | 120, 240, 480 | 120, 240, 350 |
| Управляющие сигналы | Трехпроводная схема SPDT | 0-5V; 1-5V; 0-10V; 2-10V; 0-20mA; 4-20mA |
Трехпроводная схема SPDT | 0-5V; 1-5V; 0-10V; 2-10V; 0-20mA; 4-20mA |
| Присоединительный комплект | №2 – 45 мм распорки, винты М6х30, 6 зубчатых шайб | |||
Принцип работы приводов
Доступы версии «открыто/закрыто» (управление с помощью перекидного контакта) или версия с регулированием (П-регулятор с пошаговым электромотором). Максимальный угол поворота 90 градусов (ограничен концевыми выключателями).
Ручное управление
Для версии «открыто/закрыто» необходимо нажать на кнопку снаружи привода. Ручное управление осуществляется с помощью:
- серия V200: ручка ручного управления, расположенная на приводе или, как альтернатива, с помощью рычага, помещенного между приводом и клапаном.
- серия M1000: с помощью рычага, помещенного между приводом и клапаном.
Для версии с регулированием ручное управление недоступно. Ручное управление возможно только путем удаления привода и использованием собственной ручки ручного управления.
Примечание: привод нельзя устанавливать лицевой поверхностью вниз.
Электрическое присоединение приводов
Положение А: закрытое положение путевого выключателя с вращением против часовой стрелки
Положение В: закрытое положение путевого выключателя с вращением по часовой стрелке
Смотреть схему присоединения.
Схема присоединения располагается внутри привода под крышкой, так как приводы поставляются без кабеля. Все приводы изначально комплектуются дополнительными микропереключателями. Для присоединения используется 6-жильный кабель в версии «открыто/закрыто» и 4-жильный кабель в версии с регулированием.
| Версия «открыто/закрыто» | Версия с регулированием | ||||
| Функция | Цвет провода | Функция | Цвет провода | ||
| 0 | нейтраль | синий | AC1 | питание: фаза | синий |
| 1 | вращение по часовой стрелке | коричневый | AC2 | питание: нейтраль | коричневый |
| 2 | микропереключатель НО-контакт | красный | SIG | положительный управляющий сигнал | красный |
| 3 | микропереключатель общий контакт | серый | GND | отрицательный управляющий сигнал | черный |
| 4 | вращение против часовой стрелки | черный | |||
| заземление | желто-зеленый | ||||
| Привод V200 | Привод M1000 | ||||||||||||||||
| VM, VDM 2000 | VM, VDM 1000 | VF, VDF 1000 | VM,VDM 1000 | VF, VDF 1000 | |||||||||||||
| DN | 20 | 25 | 32 | 40 | 20 | 25 | 32 | 40 | 50 | 32 | 40 | 50 | 65 | 65 | 80 | 100 | 125 |
| L | 100 | 100 | 110 | 120 | 130 | 130 | 140 | 156 | 150 | 170 | 180 | 180 | 200 | 200 | 230 | 260 | 250 |
| H | 190 | 210 | 210 | 220 | 225 | ||||||||||||
| I | 37 | 40 | 60 | 65 | 70 | 60 | 80 | 95 | 105 | 120 | |||||||
| C | 116 | 92 | 92 | ||||||||||||||
| E | 325 | 350 | 370 | 375 | 380 | 380 | 400 | 415 | 430 | 445 | |||||||
Серии V200 и M1000 - обозначения при заказу
6.030.01445, 7.007.00720, 7.007.00678, 7.007.00658, 7.007.00707, 7.007.00733, 7.007.00666, 7.007.00667, 7.007.00654
